Nip merdane hizalama ve basınç uniformitesi

Uygulama

"Nip", iki üretim merdanesinin birleştiği temas alanıdır. Baskı, kağıt, ambalaj, laminasyon ve hadde hatlarında bu alandaki basıncın merdane boyunca üniform olması ürün kalitesini doğrudan belirler.

Hizası bozuk bir merdane; baskı kalitesini, mürekkep transferini, kalınlık tutarlılığını ve yoğunluk kontrolünü olumsuz etkiler. Aynı zamanda merdanelerde eşitsiz aşınmaya ve beklenmedik duruşlara yol açar.

Geleneksel yöntem nip izi kağıdıdır; ancak bu yalnızca statik ve tek seferlik bir görüntü verir, sayısallaştırılabilir veri üretmez.

Yöntem

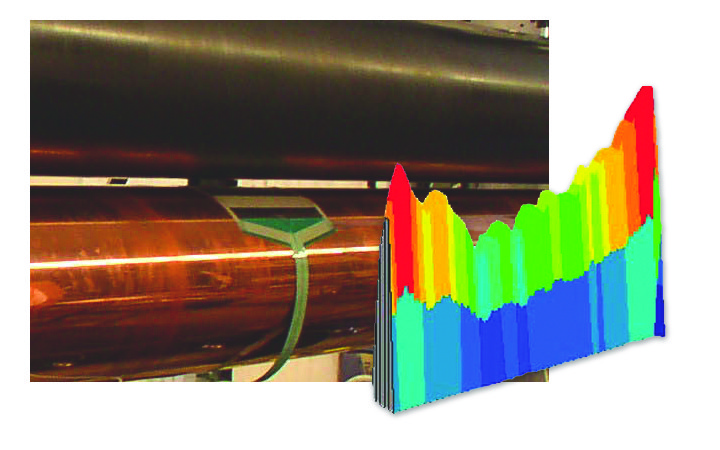

NPAT sistemi, uygulamanın boyutuna göre yapılandırılabilen ince ve esnek basınca duyarlı bantlardan oluşur. Bantların uzunluğu ve aralığı ölçülecek nip boyutuna göre ayarlanır.

Polikarbonat taşıyıcı levha bantları hizalı tutar; saklama için rulo yapılır, kullanımda düz durur. Tek elektronik set geniş bir alanı kapsar ve standart Evolution tutamağa tek USB bağlantısıyla çalışır.

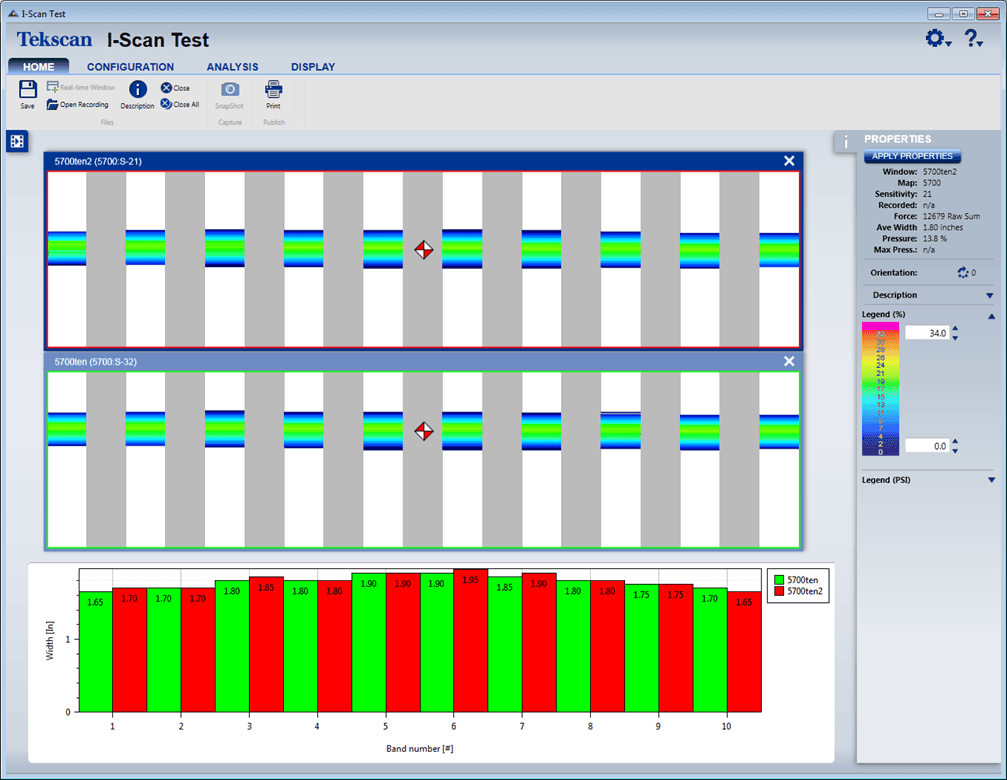

Sistem 6,35 mm ile 215,9 mm arasındaki nip genişliklerini gerçek zamanlı ölçer ve görüntüler.

Teknik özellikler

Ölçülebilen nip genişliği: 6,35 – 215,9 mm
Nip algılama genişliği: 44,45 – 223,5 mm
Standart basınç aralığı: 25 – 4.500 psi
Özel üretimde: 7.500 psi'a kadar
Standart sistem sayısı: 9 (farklı bant aralığıyla)
Çalışma sıcaklığı: 35°C altı

Sağladığı faydalar

Basınç dağılımı, nip genişliği ve çapraz genişliğin net görsel temsili; doğru makine kurulumu ve makineler arası karşılaştırma; önleyici bakım planlaması; merdane bombesinin (crown) doğrulanması; web boyunca basıncın dengelenmesi.

NPAT operatöre anlık karşılaştırmalı uniformite verisi sunan taşınabilir bir bakım aracıdır. Daha derin analiz gerektiren Ar-Ge çalışmaları için I-Scan tercih edilir.
