Batarya yığınında basınç ve termal izleme

Uygulama

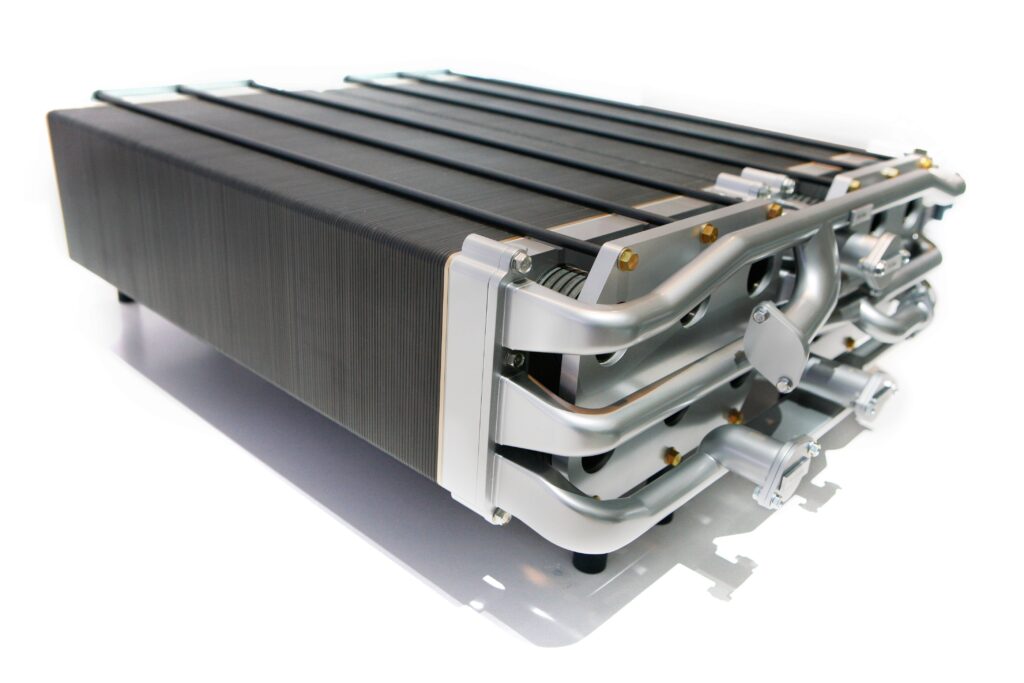

Lityum-iyon hücreler yığın halinde belirli bir sıkıştırma kuvveti altında tutulur. Bu kuvvetin hücre yüzeyi boyunca homojen dağılması kritiktir: dengesiz basınç bölgesel kapasite kaybına, hızlanmış yaşlanmaya ve güvenlik riskine yol açar.

Aynı şekilde formasyon ve yaşlandırma aşamalarında hücre yüzeyindeki sıcaklık dağılımı proses kalitesini belirler. Ancak hücre yığını kapalı bir fikstür içindedir; termal kamera içeriyi göremez.

Yöntem

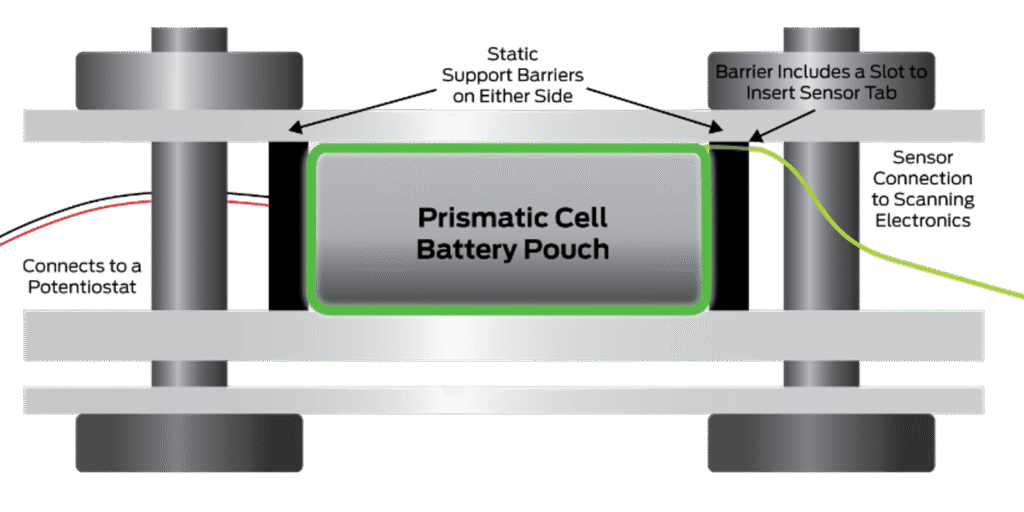

0,1 mm kalınlığındaki basınç haritalama sensörü hücreler arasına yerleştirilir. Bu incelik sayesinde sensörün kendisi yığın geometrisini bozmaz; gerçek arayüz basıncı ölçülmüş olur.

Kesilerek boyutlandırılabilen T800 sıcaklık sensörü, 16 × 12 matris düzeninde 192 noktadan 0–120°C aralığında veri toplar. İki sensör aynı fikstürde kullanıldığında I-Scan yazılımı basınç ve sıcaklık haritalarını yan yana gösterir; iki değişken arasındaki ilişki doğrudan gözlemlenebilir.

Teknik özellikler

Basınç sensörü kalınlığı: 0,1 mm
Sıcaklık ölçüm noktası: 192 (16 × 12 matris)
Sıcaklık aralığı: 0–120°C
Sıcaklık sensörü alanı: 254 × 182 mm (kesilebilir)
Basınç aralığı seçenekleri: 14 kPa – 207 MPa
Yazılım: I-Scan 9.5 ve üzeri

Kullanım alanları

Hücre yığını basınç uniformitesi doğrulama, formasyon hattında termal davranış izleme, şarj/deşarj çevriminde hücre genişlemesi (swelling) takibi, modül sıkıştırma kuvvetinin boyutlandırılması ve soğutma tasarımı doğrulaması.

FlexiForce sensörleri modül içine gömülerek sahada sürekli basınç geri bildirimi de alınabilir.

Bu sayfa, Tekscan basınç ve sıcaklık haritalama sistemlerinin batarya sektöründeki uygulama alanlarını tanıtan bir örnektir. Kendi kurulumunuz için bize ulaşın.
