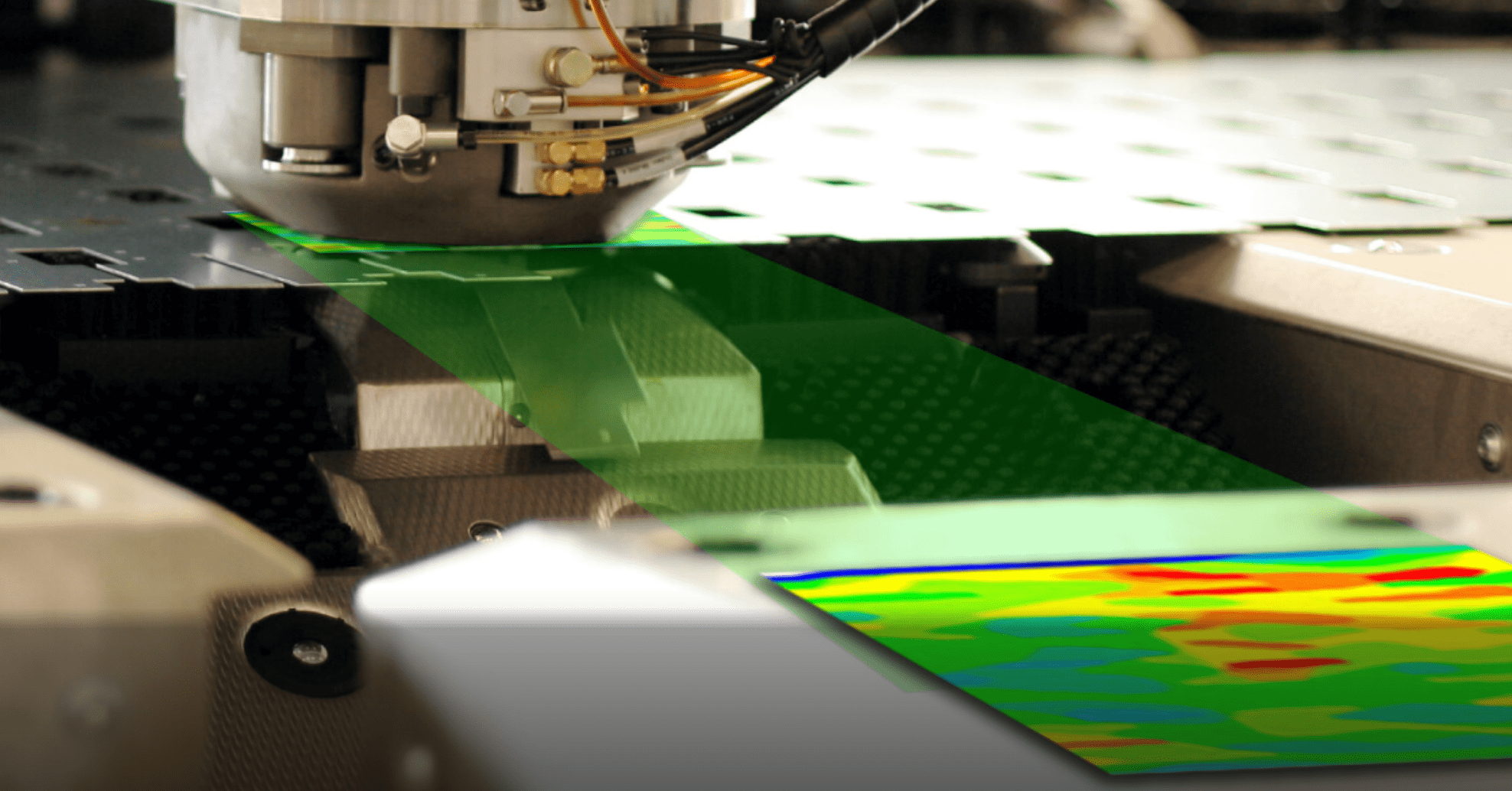

Sıcaklık Haritalama · Yeni
Termal kameraların göremediği yerde sıcaklık ölçün
Tekscan, I-Scan platformunu ince film sıcaklık haritalama yeteneğiyle genişletti. Bir yüzey boyunca veya termal kameraların ulaşamadığı iki yüzey arasında ayrıntılı sıcaklık dağılımını yakalayın. Kesilebilir sensör tek başına ya da bir basınç haritalama sensörüyle eşleştirilerek kullanılabilir.
192
Ölçüm noktası — tek sensör dizisinde
16 × 12
Matris çözünürlüğü
0 – 120°C
Sıcaklık ölçüm aralığı
254 × 182 mm
Algılama alanı — kesilerek boyutlandırılabilir
Termal kameranın yetersiz kaldığı yerde
Kapalı makineler, dönen ekipmanlar veya çok katmanlı montajlarda; kızılötesi kameraların başarısız olduğu ya da termokuplların yerleştirilmesinin zor olduğu koşullarda gerçek zamanlı termal davranış verisi sağlar.
Isı akışını gerçek zamanlı görün
Isının yüzeyler boyunca veya arasında nasıl hareket ettiğini izleyin; termal tutarsızlıkları ve sıcak noktaları tespit edin. Ürün tasarımı, malzeme seçimi ve proses kontrolü için kritik alanları belirleyin.
Kamera sınırlarının ötesine geçin
Sızdırmaz montajların içinde, katmanlı malzemeler arasında veya hareketli parçalar üzerinde sıcaklık ölçün — yayınım (emissivity) ayarı gerekmez.
Sıcaklık ve basıncı ilişkilendirin
I-Scan basınç haritalamasıyla üst üste bindirerek ürün performansını ve güvenilirliğini etkileyen basınç-sıcaklık ilişkilerini ortaya çıkarın.
Kurulumu basitleştirin
Tek bir ince film sensör 192 sıcaklık noktasından veri toplar. Uygulamanıza uyacak şekilde kesilebilir; çoklu termokupl yerleştirme zahmeti ortadan kalkar.
Uygulama alanları
Batarya formasyon hatlarında termal davranış izleme
Elektronikte ısı dağılımı optimizasyonu
Ambalajda sızdırmazlık sıcaklığı doğrulama
Nip sıkıştırma noktalarında gizli bölge ölçümü
Kapalı makine ve dönen rulolarda sıcaklık takibi
Çok katmanlı montajlarda katmanlar arası termal analiz
Sistem gereksinimleri
T800 sıcaklık sensörü, Evolution™ Handle ve I-Scan 9.5 (veya üzeri) yazılımıyla uyumludur. Mevcut I-Scan sisteminiz varsa yükseltme paketi; kesilebilir sıcaklık sensörü ve yazılımda özelliği etkinleştiren konfigürasyon dosyasını içerir. T800, 7800 basınç haritalama sensörüyle aynı ölçülerdedir; her ikisi de kesilebilir olduğundan birlikte kullanıma uygundur.
