NPAT™ · Endüstriyel
Makine kurulumunda tahmini ortadan kaldırın

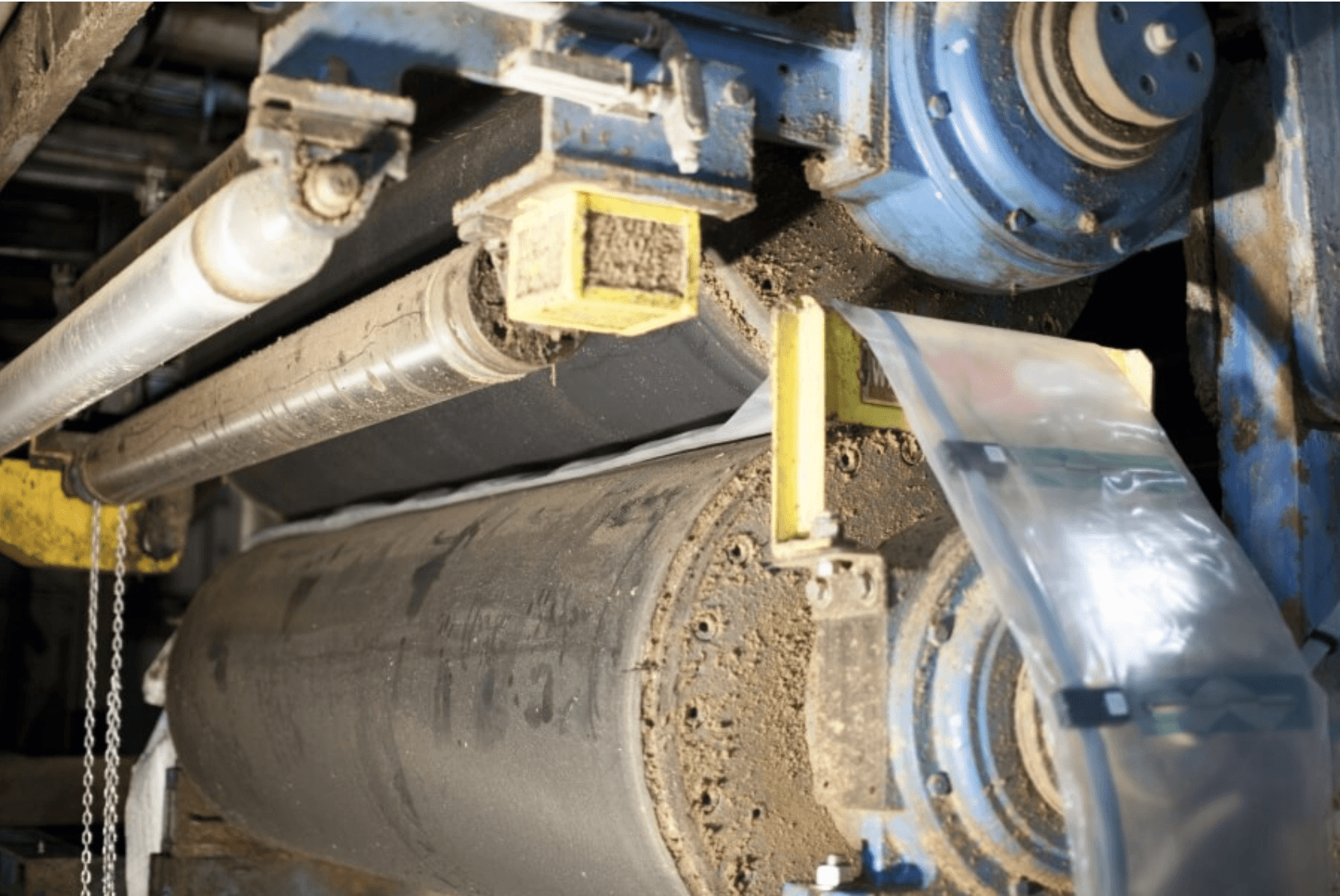

Nip Pressure Alignment Tool™ (NPAT), nip merdaneleri arasındaki temas izini ve göreli basınç dağılımını yakalayan eksiksiz bir nip basınç ve kuvvet ölçüm aracıdır. Gerçek zamanlı veriyle üniform basıncı ve nip temasını doğrular.
Nip nedir, neden önemli?
"Nip", iki üretim merdanesinin birleştiği toplam temas alanıdır. Nip izi ise bu iki merdanenin temas ettiği andaki basınç profilinin tamamıdır. Merdanelerin tüm yüzey alanı boyunca üniform nip basıncı sağlamak; tutarlı ürün üretmek, verimliliği korumak, makine duruşlarını en aza indirmek ve fireyi azaltmak için kritiktir.
Hizası bozuk bir merdane; baskı kalitesini, kağıt taşımayı, mürekkep transferini ve yoğunluk kontrolünü olumsuz etkiler. Doğru hizalama merdanelerdeki aşınmayı en aza indirir ve verimi en üst düzeye çıkarır. Geleneksel nip izi kağıdı yerine dijital ölçüm; makine karşılaştırması, kurulum ve önleyici bakım için sayısallaştırılabilir veri sağlar.
6,35 – 215,9 mm
Gerçek zamanlı ölçülebilen nip genişliği
4.500 psi
Standart basınç üst sınırı; özel üretimde 7.500 psi
9
Farklı bant aralığına sahip standart sistem
44 – 223 mm
Nip algılama genişliği aralığı
Sistem bileşenleri
Yapılandırılabilir sensör bantları
Çoklu sensör bandından oluşan büyük sensör; bant uzunluğu ve aralığı ölçülecek nip boyutuna göre yapılandırılır. Bantlar, merdane boyunca basınç izini ve nip genişliğini gösterecek biçimde konumlandırılabilir. İki farklı çözünürlük modeli farklı merdane boyutlarını destekler.
Sağlamlaştırılmış elektronik
Geniş bir alanı kapsayan tek elektronik set. Standart Evolution™ tutamağa bağlanır; PC'ye tek USB bağlantısıyla çalışır. Sağlamlaştırılmış muhafaza içinde korunur.
Polikarbonat taşıyıcı
Sensör bantlarını ve konnektörleri destekleyip hizalayan polikarbonat levha. Saklamak için kolayca rulo yapılır, açıldığında düz durur. Islak ortamlardan koruyan çıkarılabilir plastik kılıf içerir.
Sahada değiştirilebilir bantlar
Sensör bantları kolayca değiştirilebilir ve sahada servis edilebilir. Bu sayede sistemin tamamını göndermeden bakım yapılabilir, duruş süresi kısalır.
Sağladığı faydalar
Basınç dağılımı, nip genişliği ve çapraz genişliğin net görsel temsili
Doğru makine kurulumu ve makineler arası karşılaştırma
Önleyici bakım planlaması
Merdane bombesinin (crown) doğrulanması
Web boyunca basıncın dengelenmesi
Duruş süresinin azalması, verimin artması
Fire ve malzeme kaybının düşmesi
NPAT mı, I-Scan mı?
NPAT; operatöre anlık olarak karşılaştırmalı nip üniformite verisi sunan, sadeleştirilmiş yazılımıyla basit ve taşınabilir bir bakım aracıdır. I-Scan ise derinlemesine, sayısallaştırılabilir arayüz basıncı verisi toplayan bir test ve ölçüm sistemidir; Ar-Ge ekipleri için daha geniş analiz araçları sunar. Not: NPAT şu anda yalnızca 35°C altındaki uygulamalarda kullanılabilir.
