Basınç Haritalama Sistemleri
İki yüzey arasındaki basıncı sayıya dönüştürün
Basınç haritalama teknolojisi, birbirine temas eden herhangi iki yüzey arasındaki arayüz basıncını ölçülebilir hale getirir. Veri toplama elektroniği, yazılım ve ince film sensörden oluşan sistem; hem derin analiz için kritik temas verisini hem de bu verinin gerçek zamanlı görsel temsilini sunar.
Teknolojinin kalbi: ince film sensör

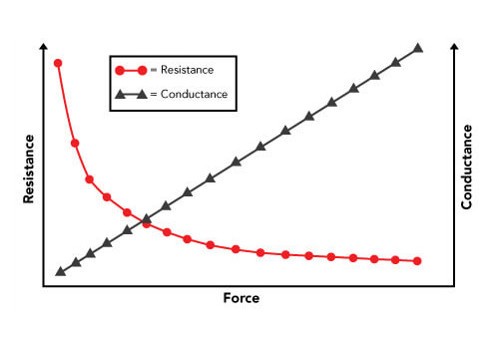

Basınç haritalama sensörleri, kesişen iletken satır ve sütunlardan oluşur. Her kesişim noktasında basınca duyarlı bir malzeme katmanı bulunur. Algılama alanına basınç uygulandıkça bu malzemenin direnci değişir; sensöre bağlı tarama elektroniği direnç değişimini dijital sinyale çevirir ve gerçek zamanlı analiz için bilgisayara aktarır.
0,1 mm kalınlıkla bu sensörlerin inceliği sektörde eşsizdir. Bu sayede ölçüm sırasında sisteme müdahale en aza iner ve gerçek arayüz basıncı elde edilir — tepe basıncı ve kuvvet merkezi dahil ayrıntılı analiz yapılabilir.
0,1 mm
Sensör kalınlığı — sektörün en incesi
200+
Standart sensör modeli; özel üretim de mümkün
14 kPa – 207 MPa
Basınç aralığı seçenekleri
200°C
Yüksek sıcaklık sensörü dayanımı
Sistem seçenekleri
Sensörlere veri toplama elektroniği ve yazılım eklendiğinde güçlü bir basınç haritalama sistemi ortaya çıkar. Çoğu uygulamaya uyan genel amaçlı sistemimiz I-Scan'dir; bunun yanında belirli alanlara özel sistemler de üretilir.
I-Scan™ — Çekirdek Sistem
Kablolu veya kablosuz konfigürasyon, yüksek hızlı tarama ve modüler yapı. Neredeyse tüm sensörlerimizle çalışır; yazılım ve donanım eklentileriyle genişletilebilir.
Batarya Basınç Sensörleri
Ar-Ge, formasyon ve üretim aşamalarında batarya hücrelerindeki basınç değişimlerini izler. Sıcaklık sensörüyle eşleştirilerek termal veriyle birlikte kullanılabilir.
TireScan™
Lastik taban basınç analizi için eksiksiz sistem. Temas alanı, yük dağılımı ve basınç profilini statik ve dinamik koşullarda ölçer.
NPAT™ — Nip Basınç Hizalama
Rulolar arasındaki nip izlerini gerçek zamanlı ölçen sistem. Makine hizalamasını doğrular, baskı ve hadde kalitesini tekrarlanabilir kılar.
Grip™ — Kavrama Analizi
İnsan elinin nesneleri kavrarken uyguladığı kuvvetleri sayısallaştıran dokunsal basınç haritalama sistemi. Ergonomi ve ürün tutuş tasarımı için.
Wiper™ — Silecek Profili
Silecek bıçağının cama uyguladığı basınç dağılımını ve kuvvet profilini değerlendiren araç. Otomotiv doğrulama testlerinde kullanılır.
Sistemin sağladığı içgörüler
Ürün tasarımında basınç dağılımını anlama
İki bileşen arasındaki kuvvet ve tepe basıncını doğrulama
Dış kuvvetleri ölçme
Arızaları ve ilgili maliyetleri azaltma
Kurulum ve bakımda makine kalibrasyonunu doğrulama
Süreç tekrarlanabilirliğini artırma
Duruş süresini azaltma, verimi yükseltme
Kalite denetim ve kontrol süreçlerini iyileştirme
I-Scan 9 Yazılımı
Optimize edilmiş 2D ve 3D görüntüleme algoritmalarıyla sensör verisini yumuşak bir basınç haritasına dönüştürür. Kayıt üzerindeki herhangi bir ana tıklayarak o andaki basınç çıktısı görüntülenebilir. Her sensör kendi MAP sürücü dosyasıyla çalışır; bu sayede yazılım her sensörün benzersiz yerleşimini doğru şekilde temsil eder.
